Sedi-point

Qu´est ce que le Sedi-point?

Le Sedi-point, innovation FRÄNKISCHE 2016, est un système de traitement des eaux pluviales de la même famille que les SediPipe. Sa compacité lui permet de traiter les eaux pluviales dans un espace restreint.
Son fonctionnement est simple : le traitement des eaux pluviales se fait par sédimentation, grâce à un mouvement d'eau ascendant entre des grilles séparateurs de flux qui piègent les polluants apportés par le réseau. Une chambre spécifique pour les liquides légers est prévue en sortie afin de récupérer les huiles et hydrocarbures.

Le Sedi-point est la solution de traitement et prétraitement des eaux pluviales, de ruisselement ou de récupération des eaux de voiries, parking, eaux urbaines chargées de polluants et matières en suspension. Il s'insère en tous points d'un réseau, même confiné.

Les objectifs du Sedi-point en zone urbaine sont simples :

∎ Réduire de manière significative la pollution des eaux de pluie en collectant les polluants en un seul point et en empêchant leur remobilisation lors des épisodes pluvieux intenses, à moindre coût.

∎ Proposer une maintenance simple et rapide d'un système clairement localisé (marquage des tampons) (en moyenne tous les 1 ou 2 ans, une économie réelle sur les coûts d'entretien) .

∎ Protéger les milieux récepteurs et les ouvrages avals, maintenir les performances hydrauliques du réseau, ce qui est essentiel aussi pour rentabiliser les installations à long terme.

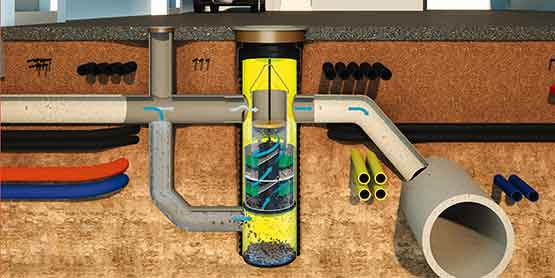

Constitution du Sedi-point :
∎ 1 collecteur de sédiments DN 600 avec une spirale d'eau montante (sens contraire des aiguilles d'une montre) et qui débarrasse l'eau des particules grossières qui tombent au fond.

∎ 2 grilles séparatrices de flux brevetées créent une zone sans turbulence afin de favoriser la sédimentation des matières en suspension, selon le principe du système SediPipe.

∎ 1 tube central immergé qui retient les polluants légers remontant.

∎ 1 système de by-pass intégré (DN 315) qui préserve le système de tout dysfonctionnement en cas de grosses intempéries.

∎ Le Sedi-point est un kit complet (tampon inclus) qui permet une installation facile sur site sans ajustement ni accessoires.

∎ Il est idéal dans un espace étriqué, que ce soit en sous-sol ou en surface. Le Sedi-point s'adapte à toutes les configurations de chantiers.

De 300 m² à 2000 m² de traitement.

65 à 85 % d'abattement des Matières en Suspension (MES), en fonction des données pluviométriques locales, pour traitement de la pluie annuelle chronique.

La gamme de produits SediPipe est très large et peut répondre aux contraintes de chaque projet.

Le SediPipe Basic
Le SediPipe Basic est conçu pour la rétention des MES de taille supérieure à 20 microns et des polluants associés. En savoir plus sur le SediPipe Basic…

Le SediPipe Level
Le SediPipe Level est équipé d'un volume siphoïde plus grand que le SediPipe Basic. Une implantation des entrées/ sorties à fil d'eau constant permet sa mise en oeuvre sur réseaux existants. En savoir plus sur le SediPipe Level…

Le SediPipe XL
Le SediPipe XL est constitué d'une ou plusieurs unités de sédimentation (en parallèle). Les regards XL en amont et aval permettent l'accès et l'entretien de l'ouvrage. Il est conçu pour offrir une plus grande capacité de stockage en boues et flottants. En savoir plus sur le SediPipe XL…

Le SediPipe XLPlus
Le SediPipe XLPLus est muni d'une grille de séparation des effluents en partie haute. Il est conçu pour apporter une sécurité vis-à-vis d'une arrivée accidentelle de liquides flottants. En savoir plus sur le SediPipe XLPlus…

Le SediPipe Substrator
Le SediSubstrator est équipé d'un filtre avec une cartouche de substrat permettant un traitement optimum des eaux de voiries avant infiltration ou réutilisation pour arrosage. En savoir plus sur le SediPipe Substrator…
